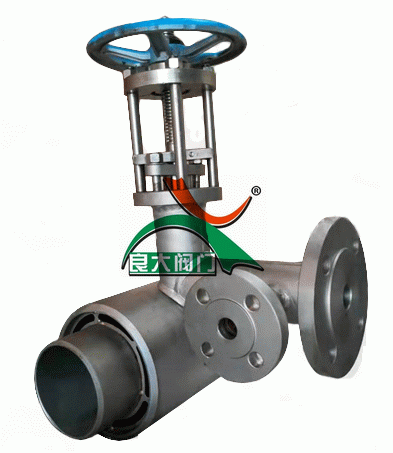

BQP45Y對焊夾套取樣閥產品介紹、結構特點、工作原理
發布時間：2022/6/19 來源地：http://www.hzshengqisteel.cn
對焊夾套取樣閥就是其到對管道介質提取作用。為單密封環柱塞型硬密封取樣閥特別適用易結晶工況的管道上取樣檢驗的專用閥門，是化工生產中常用到的一種檢驗閥門，是生產中放取一定物料檢驗是否達到要求而特別設制的。此閥安裝部位不同，有著不同名稱。獨特偏心管接式夾套取樣閥，還是硬密封STL密封，其難度之高，性能更加完善?？勺鰹闊o(wú)死區切斷閥。對焊夾套取樣閥屬于柱塞閥中一種體形結構最小的閥之一。此閥操作方便，開啟自由，運動靈活可靠，柱塞裝配維修簡單，密封結構合理，上環密封圈更換方便，適合排放沉積物或粘稠的流體。廣泛應用在化工、制藥、農藥、染料、食品加工行業等。
產品要求：高，就是高要求、高難度、高壓力，此閥體積精小要解決這三高；精，閥體進出口距離近，閥部件精小不大，配件之間精度差??；達，達到客戶要求、達到國家標準、閥門結構及外觀達到精確，美觀。這三要求都達到了，此閥也就符合客戶使用要求了。閥門精小，部件其全。
樣品閥用來移除受壓系統里小量產品。主要特征是閥門里沒有任何不流動的死區，在這里堆積和變質或污染。這些閥門可作衛生用或生物工藝用。大多數樣品閥是柱塞或活塞在緊配合城的滑動。使用柱塞或活塞就是這些閥門有時候被稱作“柱塞閥”的原因。
硬密封取樣閥：
（1）、對焊夾套取樣閥的使用過程中，如果遇到需要使用高溫或腐蝕強的介質情況，則應注意在操作時，不能在介質未完全融化前強行開啟閥門，必須等到閥門內結晶溶化或粉狀后才能開啟閥門，否則容易造成密封面破壞。
（2）、對焊夾套取樣閥使用中出現閥卡死時，還要注意不能強行開啟閥門，如果遇到閥門不能開啟的情況，切忌使用加長力臂，這樣會(huì )造成閥門的受力過大而導致閥芯和閥桿的脫落，或導致取樣部件的損壞，導致安全隱患。
（3）、對焊夾套取樣閥可采用不銹鋼材料，閥芯與閥體間的緊密結合，與柱塞空隙容納由手輪的開啟或關閉來決定介質排放量。密封環口內側菱角邊焊接STL，達到所應有的硬度及耐磨度。是閥的密封性能大大提高，是閥的維修成本降低。更加符合的高溫或高壓下使用此閥。
二、對焊夾套取樣閥結構特點：
對焊夾套取樣閥主要由閥體、閥蓋、夾套、閥柱、閥筒、上密封環、手柄、接管法蘭等零件組成。該產品采用閥體采用304不銹鋼無縫管焊縫。柱塞式取樣閥，有配對接管法蘭。因此，沒有連接方面的問題。真正的單密封系統，可避免泄漏的發生。密封最高溫度可達450℃?？梢愿鶕惭b需要設計塞外露長度，和保溫外殼，確保容器取樣口管路無堵料，但對粘度大的物料也不易堵，是一種較理想的取樣裝置?；钊麍A柱度精度高，保證活塞全行程運動順暢，同時無阻塞，無泄漏。壓緊式錐開密封防止泄漏，并且在活塞運動時可以清除活塞上的沉淀物，防止阻塞發生。它的特點是有一個向管道內推入的圓柱頭，這是它與其他閥門的不同之處，因而稱之為內推閥。由于閥頭呈圓柱形，閥頭向閥內開啟后就產生了一個圓柱形的開啟面，便于物料流出，當管內有結疤時，閥頭的推力足以將結疤壓碎。另外，由于閥頭伸入閥前的短管，而短管與管道或容器相連，這就防止了物料在短管內的堵塞。此閥采用徑向閥柱密封圈，閥筒與閥體精確對位，及上密封圈與閥柱的側面密封性良好。單密封柱塞型取樣閥門不會(huì )發生卡死現象，不會(huì )有阻塞情況出現。我們的特殊活塞設計可以使活塞深入到容器中。
（1）、對焊夾套取樣閥進出口為90度，形態如“T”字。通?？煞Q(chēng)T型閥或角閥，也可屬于角閥中的一種特殊閥。此閥通常進口與接管為一體三偏心，出口為90度角法蘭。精小形閥閥柱采用兩段連接，閥柱螺紋部與閥柱螺母相配，閥柱螺母靠螺紋旋緊在閥蓋上，然后用銷釘固定。閥柱和手柄采用螺母連接，然后用螺母壓緊，這樣旋轉手柄就可以開啟或關閉閥門。
（2）、對焊夾套取樣閥活塞具有移動密封。柱塞只有靜密封。當關閉的時候，活塞/柱塞的末端跟管道或容器口齊平。輔助密封安裝用來防止產品溢出。很多組合可用。高黏度液體和干固體需要采用特殊的類型。閥門可以設計為分配測定的樣品，而不是由操作者控制的任意量。帶衛生級別的PTFE密封的活塞閥可以采用多種金屬制造，適合操作壓力從1.6MPa到6.4MPa。金屬密封溫度可以達到-212~648度。
（3）、便攜式樣品閥適用于液體容器允許安全地轉移產品到小容器里。閥門設計跟隨軟管的快速斷路接頭相似，閥門有一半是接在兩個容器上的。當兩半都連接上的時候，大的容器就可以開啟。閥門關閉的時候兩半才分離，單獨的時候，兩半都密封。
三、對焊夾套取樣閥工作原理：
對焊夾套取樣閥完樣后，單手緊握住手柄順時針旋轉，手柄帶動閥柱，閥頭就會(huì )向管道內推入，閥門關閉，閥柱充滿整個閥體；取樣時，逆時針旋轉手柄，閥頭向閥內回縮到閥筒出口角度位，保證最大流量，同時清除沉淀物，閥門開啟。取樣閥的閥頭是一種可更換的部件，因而維護起來比較方便。其最大優點是不易堵塞，避免了清理取樣閥存在的危險；而且保證了取樣的正常進行。
在工業生產中有時手工操作是很危險的，而且為了實現自動化取樣，需要一種能遠程操作、自動控制的裝置來驅動取樣閥的開或關狀態。將取樣閥的手柄取下，安裝上電磁驅動裝置或氣動驅動裝置，就能實現這一要求。由于取樣閥只有開、關兩個狀態，沒有處于開、關之間的中間狀態因而所需要的電磁驅動裝置或氣動驅動裝置也是比較簡單的。
